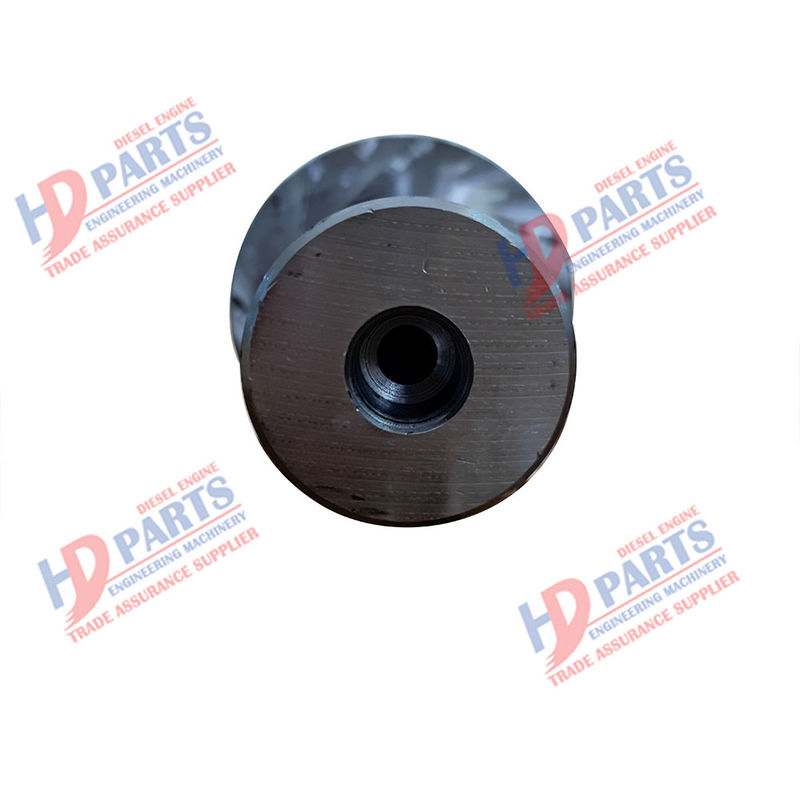

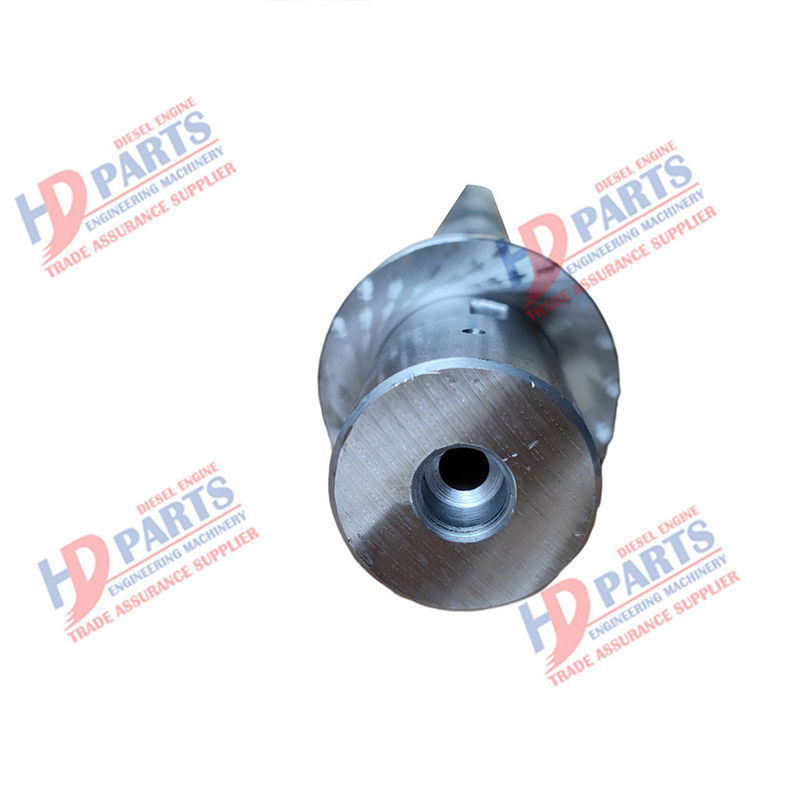

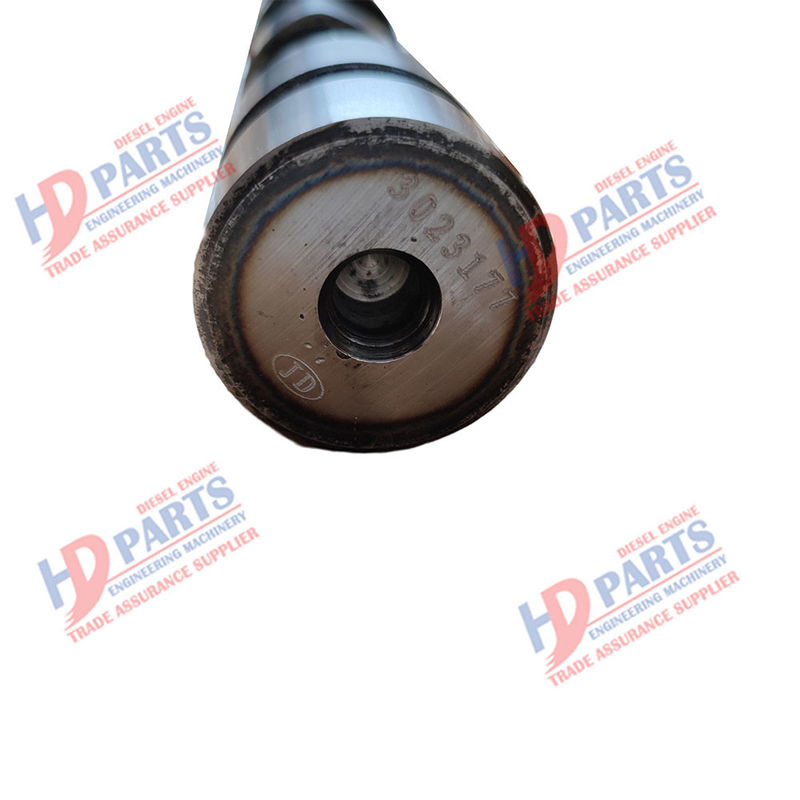

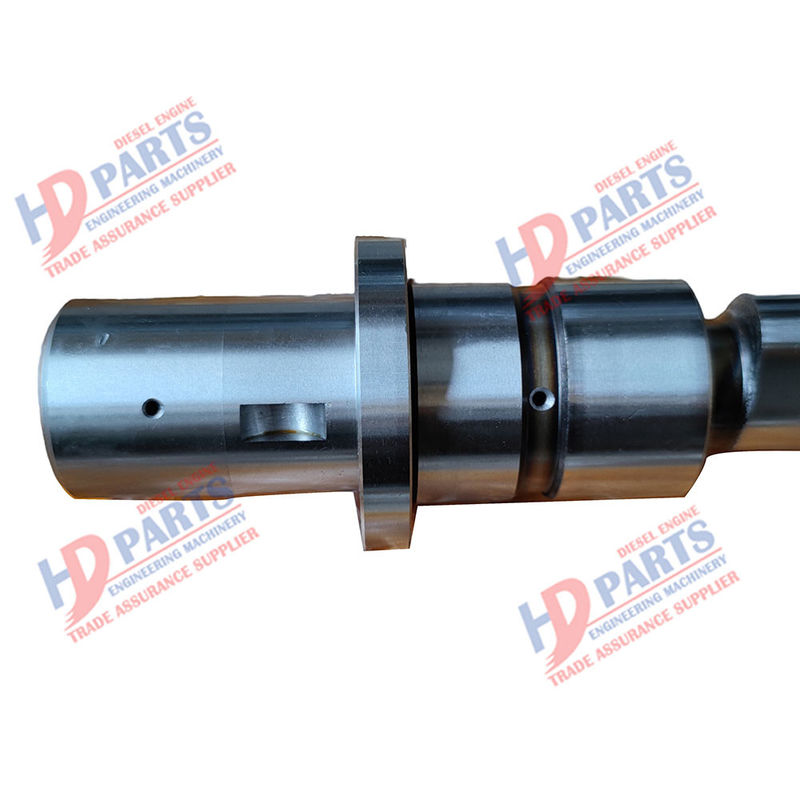

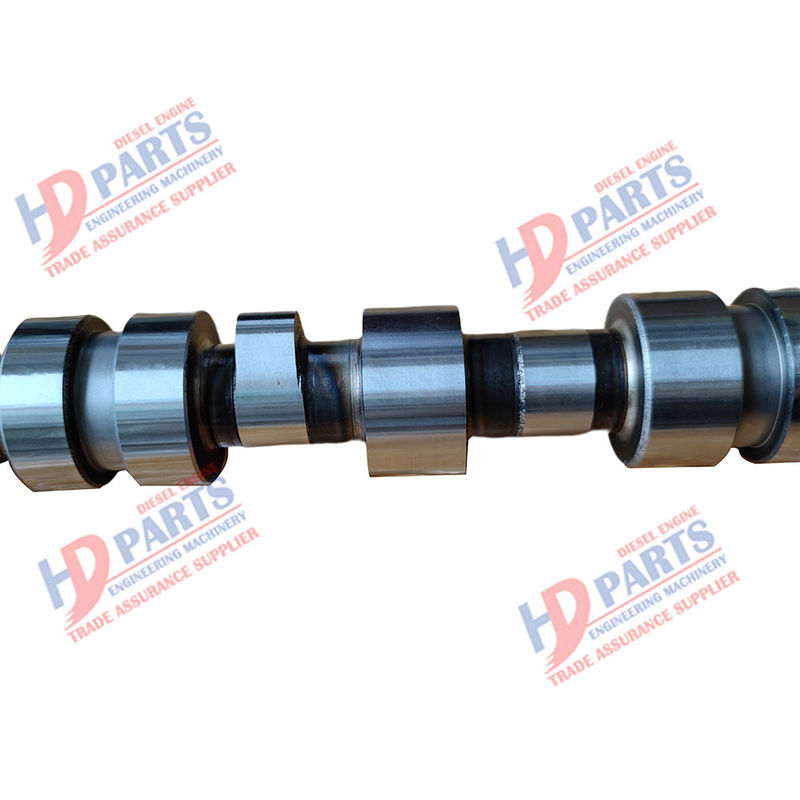

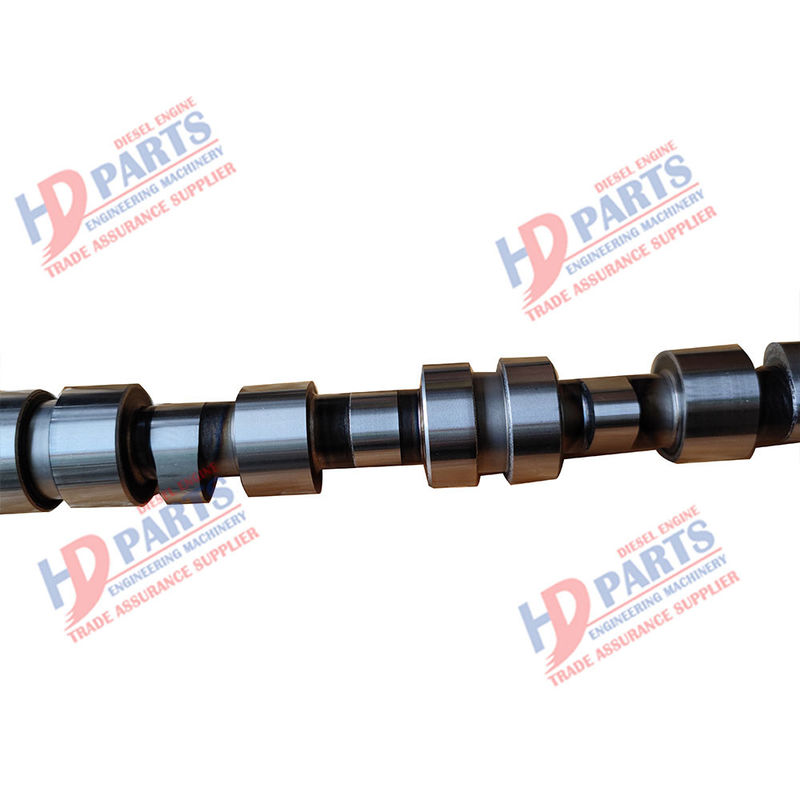

DOOSAN için NH220 Powerstroke Eksantrik Mili 3023177

1. Genel olarak, dört çeneli ayna, eksantrik iş parçalarını az miktarda ve düşük hassasiyetle sıkıştırmak için kullanılır.Eksantrik iş parçasını dört çeneli ayna üzerinde döndürürken önce iş parçası üzerine bir çizgi çizin.Eksantrik bir daire çizerek yatay ve dikey çapraz çizgileri sağlamaktır.Bu çizgilere göre dört çeneli aynadaki konumunu belirlemek için.

2. Küçük eksantrikliğe (e ≤ 5-6mm) ve kısa uzunluğa sahip ancak çok sayıda eksantrik iş parçasına sahip eksantrik iş parçalarını işlerken, işleme için üç çeneli kendinden merkezleme aynası kullanılabilir.Dönerken, önce dış daire ve uzunluk döndürülmelidir.Daha sonra üç çeneli aynaya kenetlenir ve iş parçasını tornalama için eksantrik yapmak için bir çeneye bir conta yerleştirilir.Pedin kalınlığı aşağıdaki formülle hesaplanabilir.X=1,5e × (1-e/2d) (x=conta kalınlığı; e=iş parçasının eksantrikliği; d=üç tırnağın sıkıştırılan kısmının çapı) Gerçek tornalama sırasında, temas konumu arasındaki sapma nedeniyle uzun pençeler ve iş parçası, zemin contasının sıkıştırılmasından sonra deformasyona bir düzeltme sabiti eklenecektir.X gerçek=x+1,5 △ e (x gerçek=gerçek conta kalınlığı; x=hesaplanan kalınlık; △ e=testten sonra ölçülen dışmerkezlik hatası)

3. Eksantrik iş parçasını çift aynada döndürme Bu yöntem, hizalama için üç çeneli kendinden merkezlemeli aynayı dört çeneli tek etkili aynaya kenetlemek ve ardından kenetleme için bir eksantrik mesafe hareket ettirmektir.Gelecekte, iş parçasını üç çeneli otomatik merkezleme aynasına sıkıştırarak eksantrik iş parçasını döndürebilirsiniz.Bu şekilde, iş parçasını hizalamak gereksizdir.Üç çeneli aynanın konumunu hareket ettirirken, önce optik mili üç çeneli kendinden merkezlemeli aynaya sıkıştırın, eksantrikliği belirlemek için kadranlı göstergeyi kullanın ve son olarak üç çeneli aynanın dört çeneli aynadaki konumunu belirleyin.

4. Eksantrik iş parçasını iki yüksük arasında döndürürken, uzun boylu eksantrik iş parçası döndürmek için iki yüksük arasına sıkıştırılabilir ve iş parçası, tavuk kalp kelepçesi tarafından döndürülecek şekilde sürülebilir.Eksantrik iş parçasının her iki ucunun merkezi iki yüksük arasında işlenir ve eksantrik merkez deliği genellikle delme makinesinde işlenir, çünkü makinede her iki ucun merkezini ve eksantrik merkez deliğin yönünü sağlamak zordur. tutarlı ve paraleldir.

5. Eksantrik ayna eksantrik ayna eksantrik mesafe ayarı uygundur, çok yönlülük, yüksek hassasiyet daha ideal bir eksantrik alettir.

6. Özel fikstürde, işleme uzunluğu kısa, hassasiyet yüksek ve eksantrik iş parçası sayısı çok fazla olduğunda eksantrik iş parçası özel fikstür üzerinde döndürülebilir.

7. Büyük eksantrikliğe ve düşük hassasiyet gereksinimlerine sahip eksantrik iş parçalarının fiilen işlenmesinde, başka bir bağlama yöntemi özetlenmiştir, yani üç çeneli delme artı contalı bağlama.Yani, üç çeneli üst çene kendinden merkezlendiğinde, önce birinci çeneyi takın, ardından pensi hafifçe hareket ettirin, böylece pensin uç vidası yaklaşık bir veya iki tur döner ve ardından ikinci ve üçüncü çeneleri takın, böylece pensin üç çenesi doğal olarak eksantriklik oluşturur.Eksantriklik ayarlanamadığı için ayarlamak için şimler eklenmelidir.Bu yöntemin avantajı basit, kullanışlı ve hızlı olması, dezavantajı ise konumlandırma hassasiyetinin yüksek olmamasıdır.

Eksantrik mil işlemenin süreç planlaması ve fikstür tasarımında, süreç merkezileştirme ve süreç dağıtma kombinasyonu yöntemini benimsemeli ve üretim partisine ve fiili üretim durumuna göre otomatik bir üretim hattı tasarlamalıyız.Proses, proses konsantrasyonu ilkesine göre organize edildiğinde, verimli takım tezgahları ve yüksek derecede otomasyona sahip proses ekipmanları da yaygın olarak kullanılmaktadır.Bu, üretkenliği büyük ölçüde artırır.
