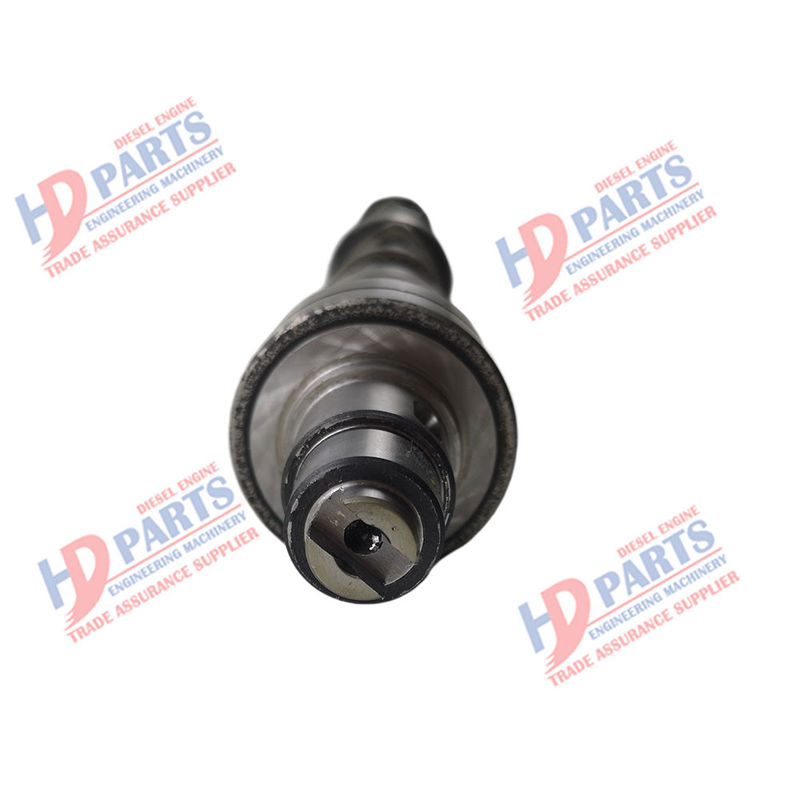

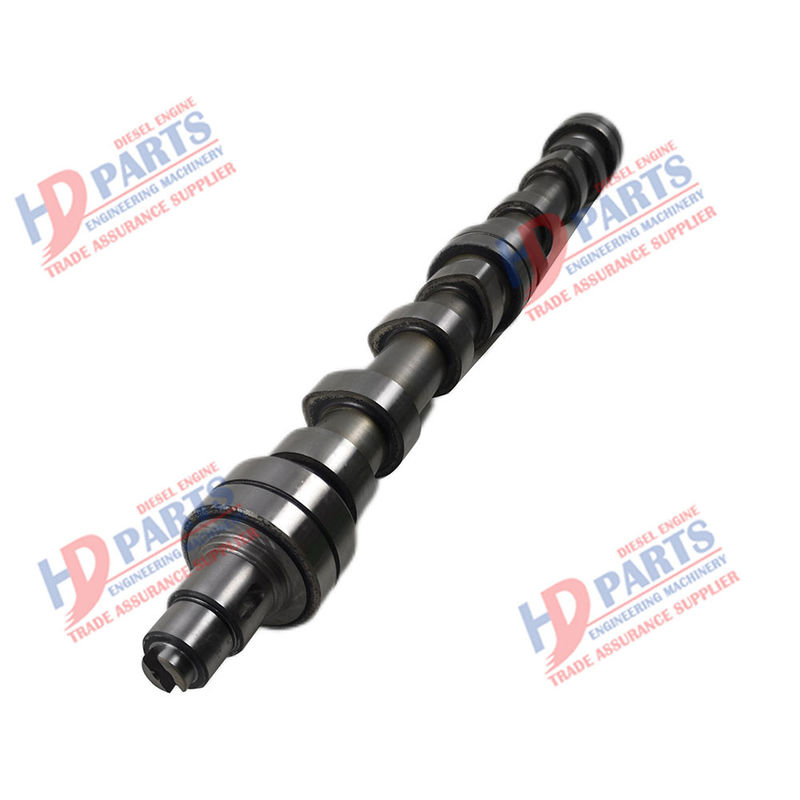

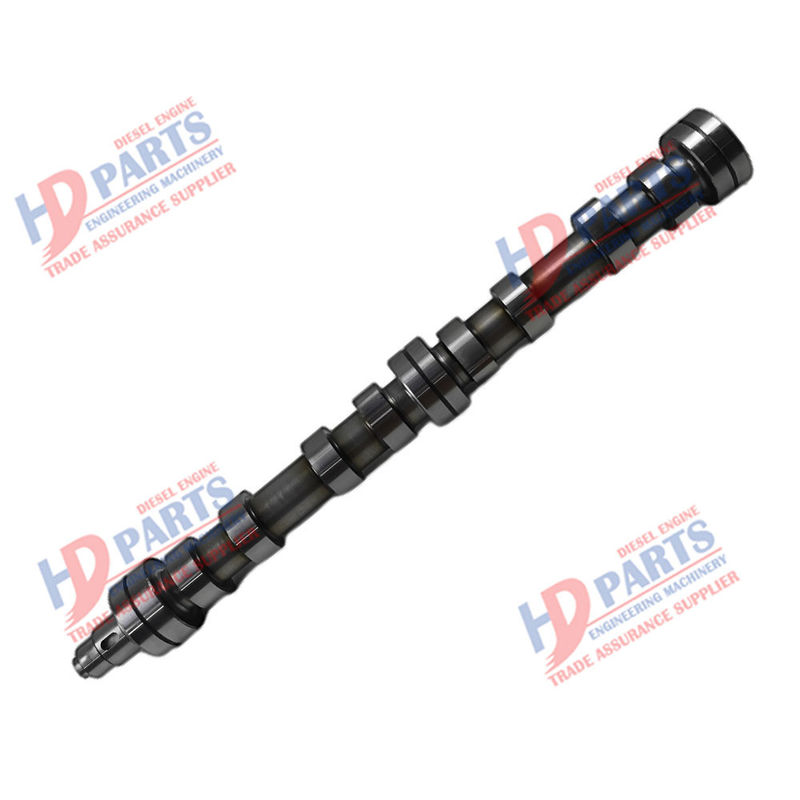

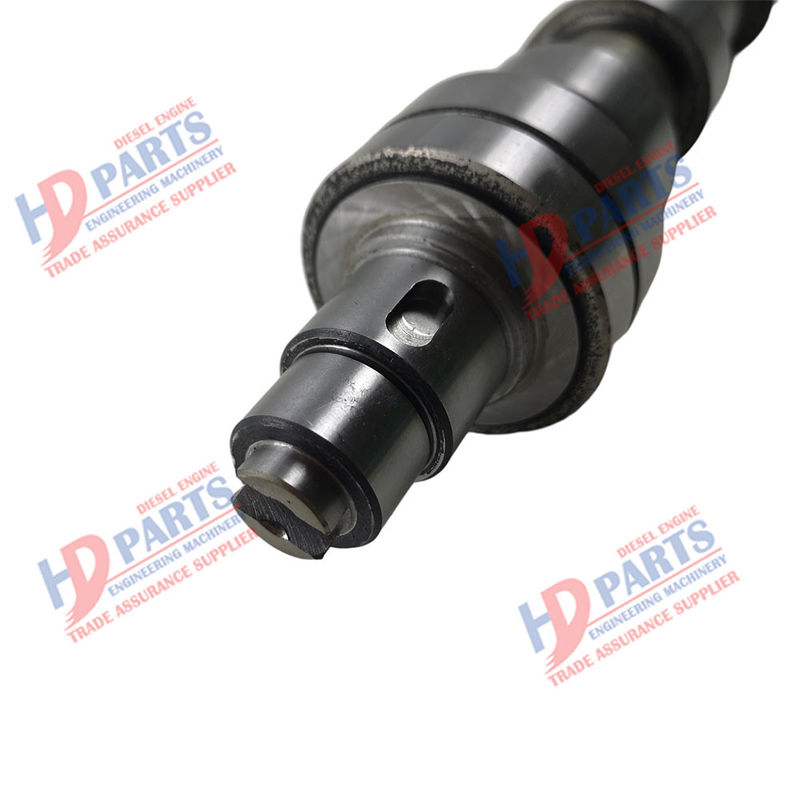

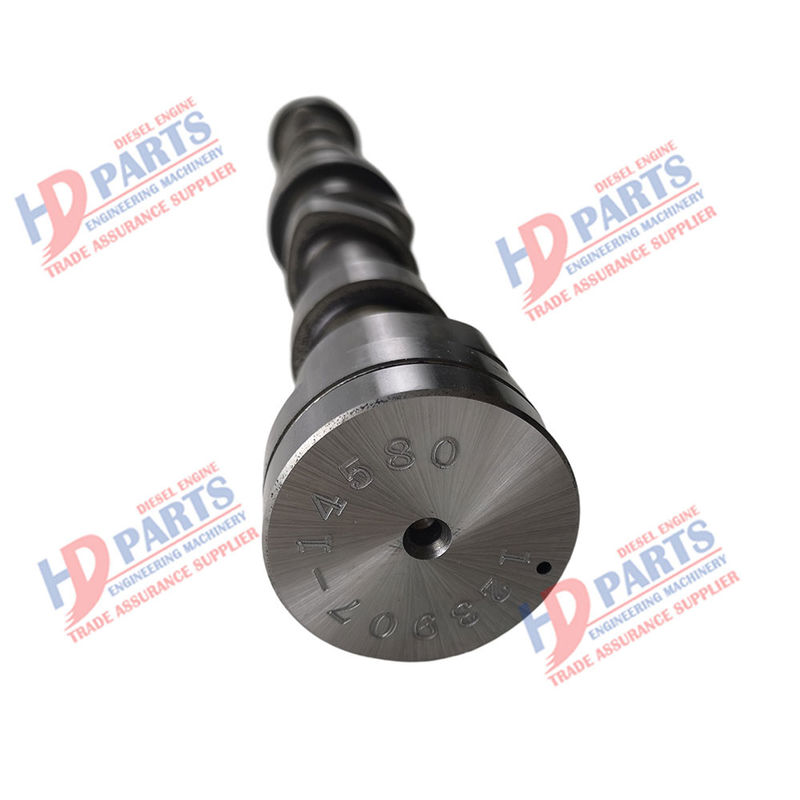

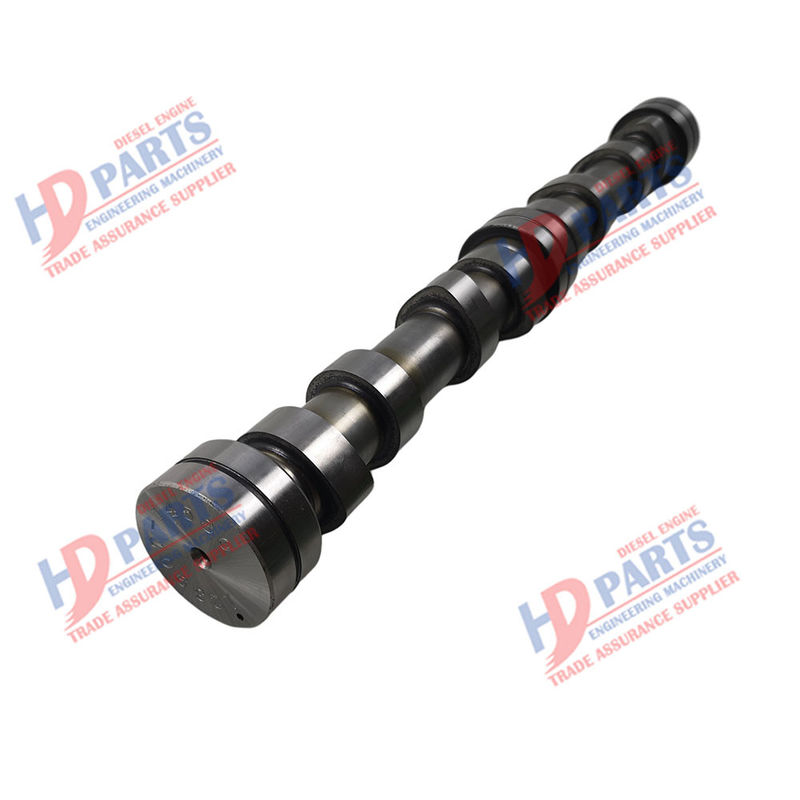

4TNV106 4TNE106 4D106 YANMAR Dizel Motor Parçaları 123907-14580

Eksantrik ocağın döndürülmesi için, işlenecek eksantrik parçanın ekseninin, makine yuvasının eksenine uyum sağlaması için, esas olarak sıkıştırmada tedbirler alınmalıdır [1].

1Genellikle, dört çene çubuğu küçük miktarda ve düşük hassasiyetle eksantrik iş parçacıklarını sıkıştırmak için kullanılır.Önce iş parçasında bir çizgi çizin.Eksantrik bir daire çizmek ve yatay ve dikey çapraz çizgileri belirlemek, böylece bu çizgilere göre dört çene çubuğundaki konumunu belirlemek.

2Küçük eksantrikliğe (e ≤ 5-6 mm) ve kısa uzunluğa sahip, ancak büyük sayıda eksantrik iş parçasına sahip eksantrik iş parçacıklarını işleme verirken, üç çeneli kendi kendine merkezleşen çak işleme için kullanılabilir.DönerkenDaha sonra üç çene çubuğuna sıkıştırılır ve iş parçasını döndürmek için eksantrik hale getirmek için bir çeneye bir dikiş yerleştirilir.Yastığın kalınlığı aşağıdaki formül ile hesaplanabilir. X=1.5e × (1-e/2d) (x=tüklem kalınlığı; e=iş parçasının eksantrikliği; d=üç pençenin sıkıştırılmış kısmının çapı) Gerçek dönüş sırasında,Uzun pençelerin iş parçasıyla temas pozisyonu arasındaki sapma nedeniyle, toprağı sıkıştırdıktan sonra deformasyonu düzeltme sabiti eklenir. X gerçek = x + 1.5 △ e (x gerçek = gerçek sıkıştırma kalınlığı; x = hesaplanan kalınlık;△ e = testten sonra ölçülen eksantriklik hatası)

3Çifte çak üzerinde eksantrik iş parçasını döndürme Bu yöntem, hizalama için üç çeneden kendi kendini merkezleştiren çak üzerinde dört çeneden tek hareket eden çak sıkıştırmaktır.ve sonra sıkıştırma için eksantrik bir mesafe hareket. Gelecekte, üç çene kendi kendine merkezleşen çak üzerinde iş parçasını sıkıştırarak eksantrik iş parçasını çevirebilirsiniz. Bu şekilde, iş parçasını hizalamak gerekmez.Üç çenesi çak pozisyonunu hareket ederken, önce üç çene kendi kendine merkezleşen çubuğunda optik şaftı sıkıştırın, eksantrikliği belirlemek için tarayıcı göstergesi kullanın,Ve nihayetinde dört çenesi çak içinde üç çenesi çak konumu belirlemek.

4Eksantrik iş parçasını iki parmak arasından döndürürken, uzun uzunluğa sahip eksantrik iş parçasını iki parmak arasından döndürmek için sıkıştırılabilir.ve iş parçası tavuk kalbi klemesi ile döndürülmek için itilebilirEksantrik iş parçasının her iki ucunun merkezi iki parmak arasından işlenir ve eksantrik merkez deliği genellikle sondaj makinesinde işlenir.çünkü makine üzerinde her iki ucun merkezi sağlamak zor, ve merkezi eksantrik deliğin yönü tutarlı ve paralel.

5. eksantrik çak eksantrik çak eksantrik mesafe ayarlaması uygundur, çok yönlülük, yüksek hassasiyet daha ideal bir eksantrik araçtır.

6. Özel armatürde, eksantrik iş parçası işlenme uzunluğu kısa, hassasiyeti yüksek ve eksantrik iş parçası sayısı çok büyük olduğunda özel armatürde döndürülebilir.

7Büyük eksantrikliğe ve düşük hassasiyet gereksinimlerine sahip eksantrik iş parçalarının gerçek işlenmesinde, başka bir sıkıştırma yöntemi özetlenir, yani üç çene delme ve dikiş sıkıştırma.Bu da..., üç çene kendi kendine merkezli üst çene, önce ilk çene kurmak, sonra hafifçe kolye hareket, böylece kolye son vida bir veya iki dönüş döndürür,Ve sonra ikinci ve üçüncü çeneleri yerleştirmek, böylece kolonun üç çenesinde doğal olarak eksantriklik oluşur. Eksantriklik ayarlanamayacağından, onu ayarlamak için shims eklenmelidir.kolay ve hızlı, ancak dezavantajı konumlandırma doğruluğunun yüksek olmamasıdır.
