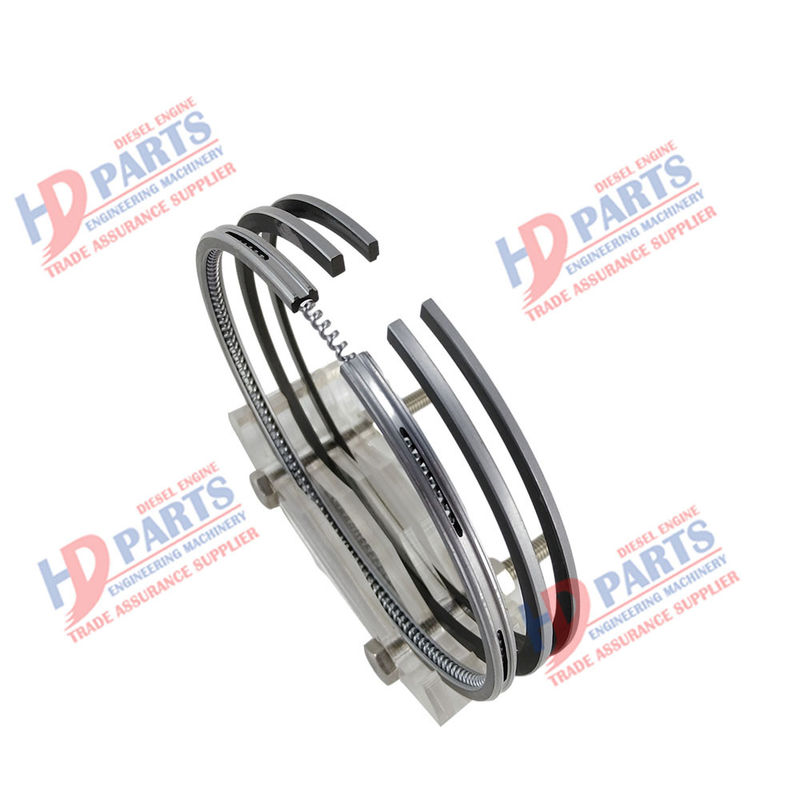

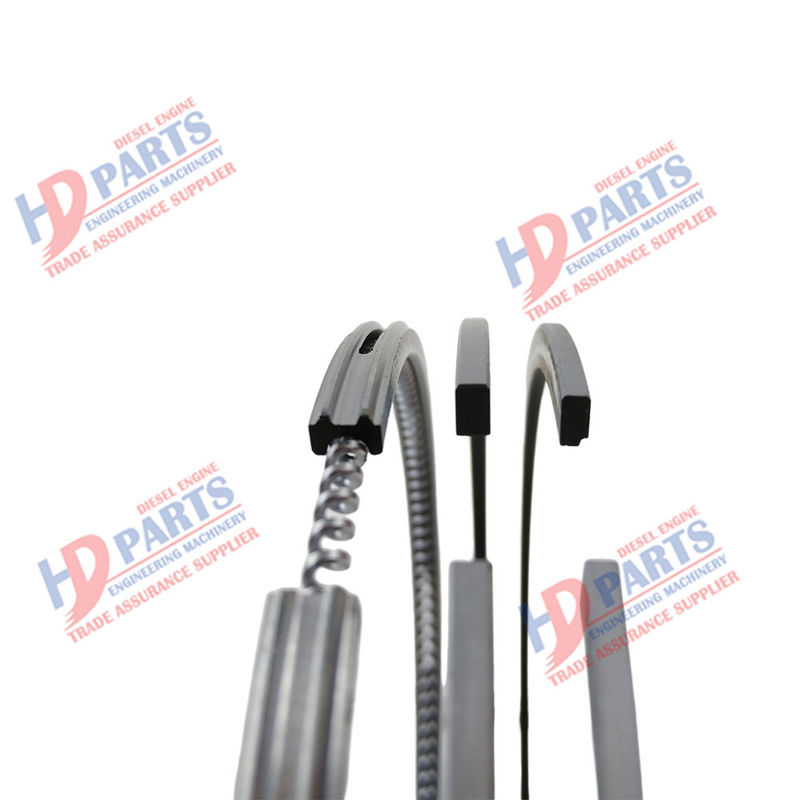

W04D Piston halkası 13011-3950 HINO Dizel motor parçaları için uygundur

Piston segmanını takarken şunlara dikkat edin:

1) Piston segmanı, silindir gömleğine takılmalı ve arayüzde belirli bir açılma boşluğu bulunmalıdır.

2) Piston segmanı pistona takılacak ve segman yivinde yükseklik yönü boyunca belirli bir yan boşluk bulunacaktır.

3) Krom kaplı segman ilk geçişte takılacak ve ağız pistonun tepesindeki vorteks çukuruna bakmayacaktır.

4) Her bir piston segmanının açıklıkları, 120 ℃ kademeli olduklarında piston pimi deliğine bakmamalıdır.

5) Konik kesitli piston segmanı, konik yüzeyi yukarı gelecek şekilde monte edilmelidir.

6) Genel olarak, burulma halkasını takarken, pah veya oluk yukarı doğru olmalıdır;Konik burulma önleyici halkayı takarken, konik yüzeyi yukarı doğru tutun.

7) Birleşik halkayı takarken, önce eksenel balata halkasını, ardından düz halkayı ve dalgalı halkayı takın.Oluklu halkanın üstüne ve altına düz bir halka takılacak ve her halkanın açıklıkları kademeli olacaktır.

1, biyel kolu bakır manşonuna basın.Bağlantı çubuğunun bakır manşonunu takarken, bir pres veya mengene kullanmak ve asla çekiçle vurmamak daha iyidir;Bakır manşon üzerindeki yağ deliği veya yağ oluğu, yağlanmasını sağlamak için biyel kolu üzerindeki yağ deliği ile hizalanmalıdır.

2, Pistonu ve biyel kolunu birleştirin.Pistonları ve biyel kollarını monte ederken, bunların ilgili konumlarına ve yönlerine dikkat edin.

3, piston pimini ustaca takın.Piston pimi ve pim deliği sıkı geçmedir.Kurulum sırasında, pistonu su veya yağa koyun ve eşit şekilde 90 ℃ ~ 100 ℃'ye ısıtın.Çıkardıktan sonra, çekme çubuğunu piston pimi yuva delikleri arasında uygun konuma getirin ve ardından yağla kaplı piston pimini piston pimi deliğine ve biyel kolu bakır manşonunu belirlenen yöne göre takın

4, Piston segmanının montajı.Piston segmanlarını takarken, her bir segmanın konumuna ve sırasına dikkat edin.

5, Biyel kolu grubunu takın.
